Rørisolering af kolde og varme brugsvandsrør

For at optimere energieffektiviteten og sikre en bedst mulig beskyttelse af rørinstallationer, er det vigtigt at rørinstallationerne isoleres efter gældende regler og anbefalinger.

For varme brugsvandsrør er en effektiv varmeisolering påkrævet for at optimere energieffektiviteten og forhindre varmetab. Når rørene er isoleret korrekt vil varmetabet være begrænset, og den rette arbejdstemperatur opretholdes. Følg anvisningerne på siden 'Isolering af varme rørinstallationer':

Gå til isolering af varme rørinstallationer

DS 452 udstikker regler for tekniske installationers maksimale energitab. Installationerne inddeles i 6 kategorier – isoleringsklasser – hovedsagelig begrundet i deres driftstemperatur, omgivende temperatur og antal driftstimer pr. år. I DS 452 beskrives nøje, hvilken isoleringsklasse hver enkelt installationsdel skal placeres i.

Find isoleringsklasserne i Den lille tekniske.

Princip for isolering af rør med koldt brugsvand
Effektiv isolering af kolde rør stiller krav til montering af isolering og dampspærrende membraner.

Kolde rør med ikke-konstant forbrug kan isoleres med ROCKWOOL Universal Rørskål, Rørskål 800 eller Alu-lamelmåtte. Disse produkter er belagt med en dampspærrende alufolie. Alle samlinger i dampspærren lukkes med tape eller fugemasse.

OBS. Ovenstående må ikke anvendes til kølerør.

Rørskål 800 arbejdsvideo

Anvisninger til isolering af kolde brugsvandsrør

I forbindelse med isolering af kolde rør skal der tages hensyn til både energitab, kondensdannelse og risiko for frysning.

Også her er det fordelagtigt at benytte isolerede bæringer.

Isoleringen skal udføres omhyggeligt, så man undgår sprækker, spalter og områder med utilsigtet tyndere isolering.

Isolering ved ventiler, bæringer og flanger etc.:
Ventiler, flanger mv. isoleres efter samme princip som resten af anlægget. Afslut altid med dampspærre.

Hvor isoleringen stopper, kan afsluttes med fligebånd + fugemasse.

Det siger reglerne

DS 452, 'Termisk isolering af tekniske installationer' anviser, hvorledes kolde rør skal isoleres.

Energitab:
Rør med kølede medier skal isoleres således, at uønsket varmeoverførsel forhindres. Kolde installationer med ikke-kølede medier, f.eks. koldt brugsvand, isoleres mindst som angivet for klasse 2 – se tabellerne i Den lille tekniske.

Isolering mod udvendig kondensdannelse:
Kolde rør skal sikres mod kondensation, således at der ikke opstår skader og ulemper på omgivelser, isolering og installationer – se afsnittet kondensisolering nedenfor eller i Den lille tekniske.

Isolering mod frysning:
Kolde rør isoleres således, at der ikke opstår ulemper eller skader på omgivelser og installation på grund af frysning af mediet – se afsnittet frostsikring nedenfor eller i Den lille tekniske.

Vær opmærksom på, at der ofte skal tages hensyn til 2 eller 3 af disse forhold på samme tid.

Kondensisolering

Når kolde rør føres gennem varme rum, vil røret i mange tilfælde blive vådt og dryppe. Dette forhindres ved at isolere røret og afslutte udvendig med en dampspærrende membran – f.eks. plast- eller alufolie. Alle samlinger og åbninger i dampspærren skal lukkes med tape eller fugemasse.

Kondensisolering – isoleringstykkelser (mm)

Relativ fugt	Rør- diameter (mm)	Rørtemperatur ° C
Relativ fugt	Rør- diameter (mm)	+10		+6
		PL	PLK	PL	PLK
50 %	28	0	0	2	2
	48	0	0	2	2
	76	0	0	2	3
	108	0	0	2	3
	219	0	0	3	4
	406	0	0	3	4
	Plan	4	5	7	9
70 %	28	4	5	7	9
	48	4	6	7	10
	76	4	6	8	11
	219	5	7	8	12
	406	5	7	9	13
	Plan	5	7	10	14
90 %	28	18	26	23	31
	48	21	30	27	37
	76	23	34	29	41
	108	24	37	30	45
	219	27	42	34	53
	406	29	47	37	60
	Plan	31	53	38	61

Udvendig afslutning: PL: Pap og lærred. PLK: Pladeknappe.
Rumtemperatur 20 °C.

Det forudsættes, at rør isoleres med Universal Rørskål eller Rørskål 800.
Plane og krummer overflader isoleres med lamelmåtte med alufoile.

1/2

Frostsikring

Rør med stillestående medier – f.eks. vand eller asfalt – som er placeret udendørs eller i rum, hvor temperaturen er lavere end mediets frysepunkt, risikerer tilfrysning. Isolering af røret kan udsætte, men ikke helt forhindre denne tilfrysning. I skemaet kan du se, hvor mange timer en korrekt udført isolering kan holde vandrør fri for tilfrysning.

Frostisolering – sikret stilstand i timer

Rør- diameter (mm)	Isoleringstykkelse
Rør- diameter (mm)	20 mm	30 mm	40 mm	50 mm	60 mm	80 mm	100 mm
27	3	4	4	5	5	6	6
48	8	9	10	12	13	15	17
76	15	19	22	25	28	33	37
108	24	30	36	42	47	56	63
219	55	73	89	105	119	-	-
420	113	-	-	-	-	-	-

Tabelværdierne angiver den tid i timer, hvor røret er sikret mod frostsprængning ved en starttemperatur på 0 °C og en omgivelsestemperatur på +12 °C samt en tilfrysningsprocent på 25. Beregningerne er udført under forudsætning af, at rørene er isoleret med ROCKWOOL Lamelmåtte. Ved brug af ROCKWOOL Rørskål forlænges den sikrede tid.

Hvis et medie i røret er stillestående i længere tid, skal et varmekabel (tracing) lægges på røret. Kontakt vores Tekniske Service, der kan hjælpe dig med en beregning i forbindelse med kombinationen af varmekabel og isolering.

Vær opmærksom på at bæringer og stropper, som gennembryder isoleringslaget, vil kunne afkorte den frostsikrede tid væsentligt. Det anbefales derfor at benytte isolerede bæringer.

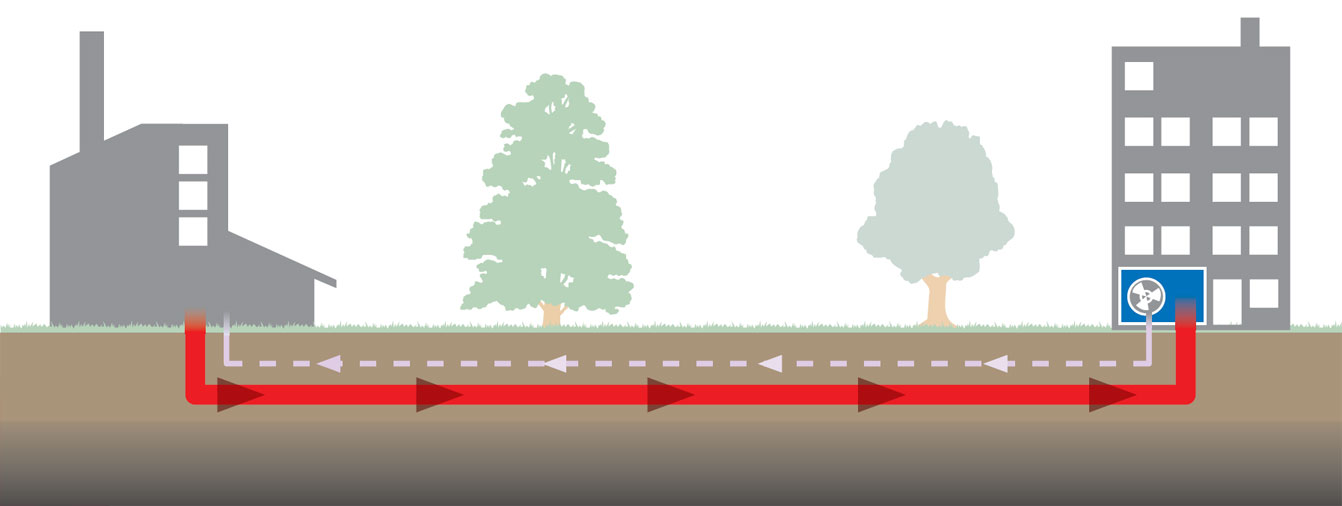

Fjernkøling med varmt vand

Denne form for fjernkøling bruger varmt vand til at fremstille koldt vand.

Varmt fjernvarmevand ledes på normal vis ud til brugeren. Hos brugeren benyttes energien i det varme fjernvarmevand til at drive et absorptionskøleanlæg.

Dette anlæg fremstiller på denne måde koldt vand ved hjælp af det varme vand.

Isolering af fordelingsledningerne i bygningen
Kølevandet fordeles videre til kølefladerne i bygningens ventilationsanlæg. Reglerne for disse fordelingsledninger er omfattet af DS 452. Det betyder, at isoleringen skal dimensioneres efter denne standard, og der skal isoleres mod energitab (varmeoptagelse) og mod skadelig kondens.

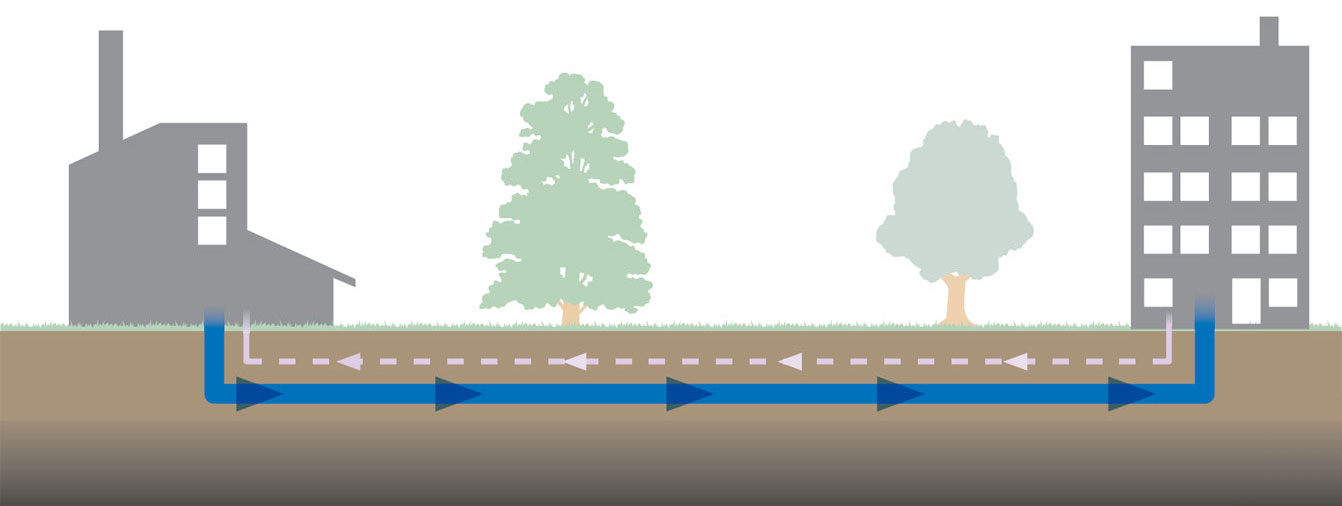

Fjernkøling med koldt vand

Denne form for fjernkøling er i princippet som fjernvarme, bortset fra at fremløbstemperaturen til brugeren er lav – typisk 4-8° C – og returløbstemperaturen er højere, typisk 12-15° C. Det kolde vand produceres og leveres af et ”fjernkøleværk”, som sender det kolde vand ud til brugerne via et rørnet.

Isolering af forsyningsledningerne
For at undgå at det kolde vand opvarmes på sin vej ud til brugeren, skal fremløbsrøret isoleres effektivt. Kondens på røret undgås ved at afslutte med en dampspærre. Fremløbsrøret isoleres med min. 30-40 mm ROCKWOOL Rørskål eller Lamelmåtte og afsluttes med en dampspærre. Isolering af returløbet kan ofte udelades.

Isolering af fordelingsledningerne i bygningen
Efter at kølevandet er nået frem, skal det naturligvis fordeles videre til kølefladerne i bygningens ventilationsanlæg. Reglerne for disse fordelingsledninger er omfattet af DS 452. Det betyder, at isoleringen skal dimensioneres efter denne standard, og at der skal isoleres mod energitab (varmeoptagelse) og mod skadelig kondens.

Beregningsprogrammer

ROCKTEC beregner

Beregning af termisk isolering af tekniske installationer. Beregn efter klasse, tykkelse, overfladetemperatur, med flere lag og med ekstra lag.
