Ydervæg af mursten

Isolering af ydervæg af mursten

Bagmuren der er afgørende for, om ydervæggen defineres som tung eller let. Ydervægge af mursten kan være opbygget således:

  • Teglsten i formur og teglsten i bagmur
  • Teglsten i formur og beton i bagmur
  • Teglsten i formur og letbeton i bagmur
  • REDAir System på ydervæg af mursten

Indhold

Traditionel tung ydervæg og REDAir System med tung bagmur

Tunge ydervægge som hule mure består af uorganiske materialer, hvorfor anbringelse af dampspærre på isoleringens varme side er unødvendig. Bagmuren skal give den fornødne lufttæthed. Derfor skal fugerne i murede vægge være fyldte og ved betonelementvægge skal elementsamlinger være tætte. Hvis hulrummet er bredere end isoleringstykkelsen, så skal isoleringen fastholdes mod bagmuren. På denne måde sikres det, at isoleringen ikke kæntrer og danner en uhensigtsmæssig kuldebro.



Traditionel tung ydervæg

  • Indtrængen af slagregn standses i formuren.
  • Fugt fjernes ved kapillarsugning.
  • ROCKWOOL Murbatts 37/ Murbatts 34 er fugt- og vandafvisende.

Egenskab ved ROCKWOOL stenuld
Er der ikke indbygget luftspalte mellem formur og ROCKWOOL stenuld vil der kunne forekomme kondensdannelse i skillefladen mellem formur og ROCKWOOL stenuld. Dette er dog uden betydning, da formuren vil opsuge fugten og ved kapillarsugning transportere denne til ydersiden, hvorfra fugten vil fordampe ved ventilering. ROCKWOOL stenuld er fugt- og vandafvisende.



REDAir System med tung bagmur

  • Tung bagvæg
  • REDAir Batts
  • REDAir Flex eller REDAir Multi
  • Udvendig beklædning



Isolering af fuger

Kalfatringsfuger (tætnede fuger) ved vinduer, døre, murremme og lignende skal have følgende funktioner:

Regntæt

Vand må ikke ophobes bag regnskærmen. Derfor skal fugen være af et diffusionsåbent materiale, som fugebånd, lister og lign.

Varmeisolerende

Brug ROCKWOOL Fugestrimmel, der er vandafvisende og nem at stoppe ind med spartel eller tynd træfiberplade.

Lufttæt

For at undgå træk og diffusion af fugt indefra og ud, skal den indvendige fuge være tæt med f.eks. plastisk eller elastisk fugemasse.

Isolering af fugebånd

  • Fugebånd
  • ROCKWOOL Fugestrimmel
  • Ramme
  • Karm
  • Fugemasse
  • Murværk

Isolering af fuge-træliste

  • Træliste
  • ROCKWOOL Fugestrimmel
  • Ramme
  • Karm
  • Fugemasse

Opmuringsteknik

Fugtisolerende asfaltpap, som forhindrer opsugning af grundfugt, anbringes på fundamentet. Yderligere skal der anbringes en asfaltpap under formurens bund. Denne pap bøjes op/ind på bagmuren.

Hulmuren isoleres samtidig med opførelsen. Som isolering anvendes ROCKWOOL Murbatts 37/Murbatts 34. For at opnå det bedste resultat er det vigtigt, at overskydende mørtel fjernes, og mørtelpølser undgås. Isoleringen skal anbringes så den slutter tæt til den tidligere anbragte isolering både i vandrette og lodrette samlinger.

På denne måde opnås en tæt og effektiv isolering af tunge ydervægge. Pappen bør min gå 3 skifter/ 200 mm op af bagmuren.

Placering af asfaltpap

  • Første paplag placeres
  • Bagmurselement placeres
  • Fugtstandsende pap anbringes
  • Første skifte formur opmures
  • Murbatts anbringes

Murbindere

Antallet af murbindere bør fastlægges ved dimensionering. Som udgangspunkt anvendes 4 murbindere pr. m², dette er dog ikke gældende ved hjørner.

Beregningen udføres jf. Eurocode 6, murværkskonstruktioner.

Muråbninger

Over muråbninger anbringes asfaltpap eller TB-render. Asfaltpappet skal gå forbi muråbningen med mindst 150 mm på hver side.

TB-render indmures på bagsiden af facademuren efter producentens anvisninger.



Placering af asfaltpap, lodret snit

  1. ROCKWOOL Murbatts 37/ Murbatts 34

Kuldeisolering af murfalse

Fast forbindelse mellem for- og bagmur danner kuldebroer og bør derfor undgås. Udmuringsprocenten er den procentdel af den samlede vægflade (÷ vinduer og døre), hvor isoleringstykkelsen er reduceret mellem for- og bagmur.

Er det af statiske årsager nødvendigt med udmuring skal disse afbrydes med en kuldebroisolering.

Eksempel 0% på udmuring, Vandret snit

  1. ROCKWOOL Murbatts 37/ Murbatts 34

Kuldebrosisolering, Vandret snit

  1. ROCKWOOL Murbatts 37/ Murbatts 34

Konstruktionsopbygning - hule mure

Hule mure

Hule mure kan udføres som teglmure og kombinationsmure.

Teglmure

Teglhulmure består ofte af 2x108 mm væghalvdele med et hulrum. Hulrummet isoleres med ROCKWOOL Murbatts 37/ ROCKWOOL Murbatts 34, der er fugt- og vandafvisende. Muren skaber tæthed over for regn og vind. Formuren virker som en regnskærm og bagmuren skal skabe lufttæthed.

Kombinationsmure

Kombinationsmure opbygges af en formur af teglsten og en bagmur med etagehøje beton eller letbetonelementer eller opmures af letbetonblokke. Formuren skal virke som regnskærm og bagmuren skal skabe lufttæthed. Hulrum isoleres med ROCKWOOL Murbatts 37/ ROCKWOOL Murbatts 34, der er fugt og vandafvisende.

U-værdier og isoleringstykkelser ved isolering af hule mure

U-værdier (W/m²K) for tunge ydervægge isoleret med ROCKWOOL Murbatts 37/  Murbatts 34

BagmurUdmur-
ings %		ROCKWOOL Murbatts 37
Isoleringstykkelse mm
100125150175190
100 mm letbetonelement
00,280,240,200,190,18
100 mm letbetonelement30,280,240,210,200,19
100 mm letbetonelement50,290,250,220,200,19
Tegl00,320,270,230,210,19
Tegl30,330,280,240,220,20
Tegl50,340,290,250,230,21
100 mm beton00,320,270,230,210,19
100 mm beton30,340,280,240,220,20
100 mm beton50,350,290,250,230,21



BagmurUdmur-
ings %		ROCKWOOL Murbatts 34
Isoleringstykkelse mm
125150175190
100 mm letbetonelement
00,220,190,170,15
100 mm letbetonelement30,230,200,170,16
100 mm letbetonelement50,230,200,170,16
Tegl00,250,210,180,17
Tegl30,260,220,190,17
Tegl50,270,230,190,17
100 mm beton00,250,210,180,17
100 mm beton30,260,220,190,17
100 mm beton50,280,230,200,18

Figur E 13: U-værdier (W/m²K) for tunge ydervægge

BEMÆRK!! U-værdier over 0,30 W/m²K overholder IKKE BR18 krav til mindste varmeisolering.

Beregningerne er udført jvf. DS 418, 6. udgave. U-værdierne er korrigeret for luftspalter, luftstrømme og murbindere med DU. DU=0 for ydervægge med isolering fastholdt mod en plan bagmur af beton eller letbeton. DU=0,01 W/m2K for ydervægge med isolering fastholdt mod en plan bagmur af tegl med netop fyldte fuger.

Ønskes beregningerne for ydervægge med isolering fastholdt mod en plan bagmur af tegl med overfyldte eller ikke fyldte fuger er DU=0,04W/m²K

Forudsætninger for beregningen:

  • Isolering fastholdt mod bagmur, som er plan. For teglmure er fugerne netop fyldte.
  • 30 mm kuldebroisolering ved udmuringer (se fig. E 12).
  • 4 murbindere pr. m2, rustfast stål med diameter 3 mm.
  • Muren står på et terrændæksfundament.
  • Formur af massiv tegl 1800 kg/m3.
  • Bagmur af massiv tegl 1800 kg/m3, letbeton 645 kg/m3, beton 2200 kg/m3.

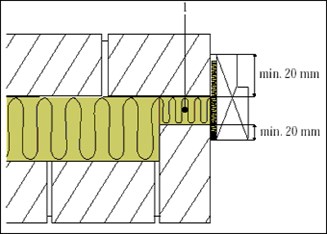

Samlinger ved vinduer og døre

Bygningsreglement stiller krav til linjetabet ved samlingen mellem muren og vinduer eller døre. Linjetabet er varierende afhængig af bygningstype - nybyggeri, tilbygning eller sommerhus.

Hvis kravet til linjetabet maksimalt må være 0,03 W/mK, kan kravet opfyldes med kuldebroisoleringen ved udmuringen på minimum 30 mm, og karmen skal placeres, så der er en overlapning på mindst 20 mm til både formur og bagmur.

Figur E 12
30 mm kuldebroisolering

Varmeisolering

U-værdi (W/m2K) ved efterisolering med ROCKWOOL Hulrumsfyld


Eksisterende konstruktion		Isoleringstykkelse
0 mm80 mm130 mm
300 mm hule mure1,470,46
350 mm hule mure1,47 0,32

U-værdier (W/m2K) for hule mure isoleret med ROCKWOOL Hulrumsfyld. Formur tegl, bagmur tegl. Beregningerne er udført jvf. DS 418, 7. udgave. U-værdierne er korrigeret for luftspalter, luftstrømme og murbindere med D U. D U=0, idet isoleringen er udført ved indblæsning med hulrumsfyld.

Forudsætninger for beregningen:

  • Muren står på et terrændæksfundament.
  • 8 murbindere pr. m2, rustfast stål med diameter 3 mm.
  • For- og bagmur af massiv tegl 1800 kg/m3.
  • Udmuringsprocent på 5.
  • Ingen kuldebroisolering mellem for- og bagmur.
  • Linjetabet ved muråbningerne giver et tillæg, som skønsmæssigt øger U-værdien med 0,05 W/m2K.

U-værdi (W/m2K) ved efterisolering med ROCKWOOL Flexibatts 37

Eksisterende konstruktionU-værdi før IsoleringstykkelseIsoleringstykkelse 8% træU-værdi efter isolering
300 mm hule mure1,49120 mm0,29
350 mm hule mure1,49120 mm0,29

U-værdier (W/m2K) for hule mure isoleret udvendigt med ROCKWOOL Flexibatts 37. Formur tegl, bagmur tegl.

Beregningerne er udført jvf. DS 418, 6. udgave. U-værdierne er korrigeret for luftspalter og luftstrømme med D U. D U=0,01W/m2K, idet isoleringen er udført i 1 lag fastholdt mod en plan bagmur.

Forudsætninger for beregningen:

  • Muren står på et terrændæksfundament.
  • For- og bagmur af massiv tegl 1800 kg/m3.
  • Isoleringen er fastholdt mod plan mur.
  • Der er isoleret i vinduesfalsen til karm, så linjetabet ved muråbningerne (kuldebroerne) er lig nul



Konstruktionseksempler ved isolering af hule mure

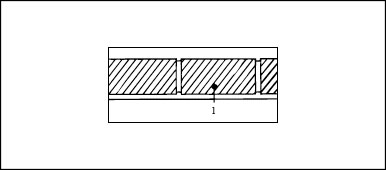

Konstruktionseksempel 1
Bærende væg
Vandret snit

Brand
BS 60
Konstruktionseksempel fra Brandteknisk Vejledning 30.

Opbygning

  1. 108 mm mursten indtil 2,60 m højde

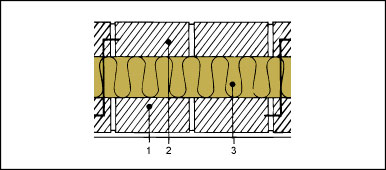

Konstruktionseksempel 2
Bærende væg
350 mm hulmur
Vandret snit

Brand
BS 120

Lyd
Luftlyd Lydklasse 50 dB
Konstruktionseksempel fra SBI-anvisning 172.

Opbygning

  • 108 mm mursten
  • 108 mm mursten
  • ROCKWOOL Murbatts 37/ Murbatts 34

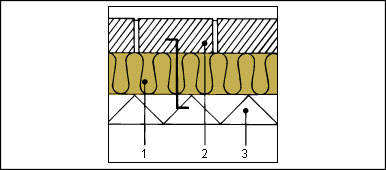

Konstruktionseksempel 3
Bærende væg
310 mm kombinationsmur
Vandret snit

Brand
Bærende BS 120 væg

Lyd
Luftlyd Lydklasse 45 dB
Konstruktionseksempel fra SBI-anvisning 172.

Opbygning

  • ROCKWOOL Murbatts 37/ Murbatts 34
  • 108 mm mursten
  • 100 mm letbetonelement

Konstruktionsopbygning med pladebeklædning

Udvendig isolering af ydervægge med pladebeklædning som regnskærm anvendes både ved nybyggeri og ved efterisoleringsopgaver. Pladebeklædningen opsættes på beslag eller skinnesystemer.

1. Regnskærm
På steder, hvor Bygningsreglement stiller krav om, at udvendige overflader skal udføres mindst som beklædning klasse K1 10 B-s1,d0 [klasse 1 beklædning], skal regnskærmen udføres af mindst materiale klasse B-s1,d0 [klasse A materiale]. Hvor der stilles krav om, at udvendige overflader skal udføres mindst som beklædning klasse K110 D-s2,d2 [klasse 1 beklædning] skal regnskærmen udføres mindst som materiale klasse D-2,d2 [klasse B materiale].

2. Ventileret hulrum
Det ventilerede hulrum afhænger af facadebeklædningen, og der henvises derfor til pladeleverandørernes anvisninger.

3. Fastgørelse af isolering
Skruerne sikrer, at isoleringen fastholdes tæt mod bagvæggen, hvorved kuldebroer undgås.

4. REDAir Batts eller ROCKWOOL Super Venti-Batts

5. Tung bagvæg
Bagvæg udført i murværk, beton, letbeton el. letklinkerbeton. Bagvæggen skal være lufttæt.

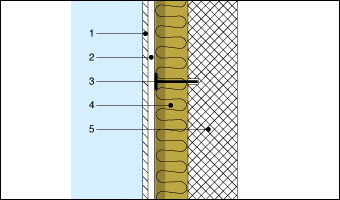

Tung ydervæg med udvendig beklædning

  1. Regnskærm
  2. Ventilationsspalte
  3. Isoleringsbefæstigelse
  4. ROCKWOOL Super Venti-Batts
  5. Tung bagvæg

Fastgørelse og udførelse ved ydervægge med pladebeklædning

Bygningsreglementet stiller krav til de udvendige overflader afhængigt af bygningstype og -højde. Hvor der stilles krav om, at udvendige overflader skal udføres mindst som klasse 1 beklædning (senere K B-s1,d0), skal isoleringen, når den opsættes på BS-konstruktion, være mindst et klasse A materiale (senere B-s1,d0). Ved at anvende ROCKWOOL Super Venti-Batts opbygges konstruktionen fugtteknisk korrekt, idet der afsluttes med et produkt med en meget lav diffusionsmodstand.

Sammen med et ventileret hulrum sikrer dette, at der ikke er risiko for skadelig kondens i konstruktionen. Super Venti-Batts er en isoleringsplade, der er specielt udviklet til isolering bag ventilerede pladebeklædninger. Super Venti-Batts er fremstillet af fugt- og vandafvisende stenuld. Produktet består af en 30 mm hård overflade, mens den resterende del af produktet er blødere. Korrekt opsat Super Venti-Batts sikrer en effektiv isolering.

Såfremt bagvæggen er lufttæt, kan en vindtæt afdækning udvendigt på isoleringen derfor udelades. Den hårde overflade giver stor modstand mod påtvungen konvektion og sikrer samtidigt, at isoleringen står stift og stramt i konstruktionen. Dermed opnås et godt isoleringsresultat. Det blødere underlag kan tilpasse sig ujævnheder i den bagvedliggende væg, og slutter tæt til Z-profiler.

Fastholdelsen af Super Venti-Batts afhænger af det valgte ophængningssystem til facadebeklædningen. Generelt skal isoleringen fastholdes med 1-3 isoleringsdybler pr. m2, men ved særligt ujævne overflader kan flere fastholdelser være påkrævet.

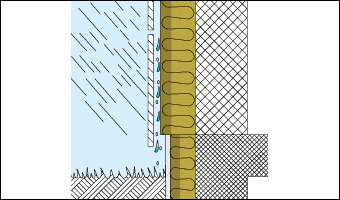

Hvor regnskærmen opsættes med større, åbne fuger, er der mulighed for, at en mindre mængde nedbør rammer isoleringspladen. Da Super Venti-Batts er vandafvisende, vil vandmængden løbe ned ad overfladen på pladen uden at trænge ind i produktet.

Direkte slagregn vil på grund af Super Venti-Batts hårde toplag højst kunne trænge et par mm ind i produktet. Denne fugt vil blive bortventileret i en efterfølgende tør periode.



Regnskærmen opsat med store åbne fuger.

Efterisolering bagved radiatorer

ROCKFON Boxer klæbes direkte på væggen bag radiatoren. Som klæber kan anvendes almindelig fliseklæber. Afstanden mellem ROCKFON Boxer og radiatoren skal være mindst 20 mm. Klæberen påføres med en grov tandspartel, således at 75% af ROCKFON Boxer er dækket med klæber.

ROCKFON Boxer fremstilles i en tykkelse på 20 mm. På den ene side er ROCKFON Boxer forsynet med en lys, grov glasvæv, så den kan opsættes uden at afvige væsentligt fra tilstødende partiers overflade.

  1. ROCKFON Boxer
  2. Ydervæg
  3. Min. 20 mm

Efterisolering ved indblæsning

Huse med hule mure isoleres bedst med ROCKWOOL Granulate Multi. Det blæses sædvanligvis ind udefra og uden gener for beboerne. ROCKWOOL Granulate Multi bliver presset sammen til et fast, ensartet og varmeisolerende lag og kommer ud alle kroge i muren.

Men husk, ROCKWOOL Granulate Multi afhjælper ikke eksisterende fugtskader. Manglende pap ved fundamentet, mørtelansamlinger i hulrummets bund o.lign skal udbedres inden indblæsningen. Indblæsningen udføres af autoriserede ROCKWOOL indblæsningsfirmaer.

Indblæsning af ROCKWOOL Hulrumsfyld

Efterisolering af ydervæg

  • Ydervægge udvendig med reglar og Super Venti-Batts
  • Ydervæg udvendig med traditionel krydsisolering og Super Venti-Batts
  • Ydervæg udvendig med REDAir Batts
  • Ydervæg udvendig med Facadebatts og puds
  • Efterisolering af hulmur med indblæsning af Granulate Multi
  • Efterisolering af ydervæg indvendigt med let forsatsvæg

Læs ROCKWOOL GUIDE - efterisolering

Nybyggeri og U-værdier

Ydervæg: Tung konstruktion

  • hulmur, tegl + tegl
  • skalmuret letbetonvæg

Ydervæg: Let konstruktion

  • skalmuret træskeletvæg

Efterisolering af ydervæg

  • udvendig efterisolering
  • indvendig efterisolering

Efterisolering af hulmur

Læs Den lille lune
