Lette etasjeskiller

Hvor stor reduksjon i luftlyd og trinnlyd man kan få i et lett trebjelkelag er avhengig av en rekke faktorer:

  • Overgulv
    Overgulvets egenskaper har betydning for lydreduksjonen, og det skal også virke trykkfordelende.

  • Flytende sjikt
    ROCKWOOL Trinnlydplate i 20 mm tykkelse gir et mykt sjikt som reduserer overføring av lyd.

  • Undergulv
    Et luftåpnet undergulv lagt med spaltegulv eller slissegulv over bjelkene gir større lydreduksjon enn et tett undergulv.

  • Bjelker
    Bjelkelag med høy stivhet gir større lydreduksjon.

  • Lydbøylehimling
    For å oppnå god lydreduksjon må himlingen være vibrasjonsisolert fra bjelkelaget ved hjelp av lydbøyler. Himlingen bør bestå av to lag plater av gips, trefiber eller spon. Trepanel bør komme i tillegg dersom best mulig lydisolasjon ønskes.

  • Lydlekkasjer
    Alle fuger og sprekker må tettes med elastisk fugemasse mot en bunnfyllingslist.

  • Lydbroer
    Faste forbindelser vil gi store lydoverføringer, spesielt trinnlyd.

  • Tekniske installasjoner
    Etasjeskillerens luftlydisolasjon vil forringes ved gjennomføring av tekniske installasjoner.

  • Hulrom
    For å dempe resonansvirkninger i hulrommet benyttes ROCKWOOL Flexi A-plate. Det er en fordel å fylle hele hulrommet (også av brannhensyn). Dersom det blåses inn ROCKWOOL granulat skal dette ikke blåses for hardt slik at det oppstår kobling mellom platesidene. Hulrommets høyde er også avgjørende.

Flytende gulv og lydbøylehimling

Etasjeskillere av tre har som regel dårlig lydisolerende evne. Dette kan løses ved å benytte et flytende gulv og/eller en lydbøylehimling.

Luftlydisolasjonen forbedres mest ved å benytte en lydbøylehimling, mens et flytende gulv gir best trinnlyddempende effekt. Stubbeloftsleiren bør ikke fjernes, da den bidrar til å øke vekten i etasjeskillet, noe som er en fordel mot lavfrekvente lyder.

Man må også vurdere tiltak på flankerende konstruksjoner, som gjennomgående vegger, rørføringer og lignende som kan redusere effekten av tiltak på etasjeskilleren.

Flytende gulv

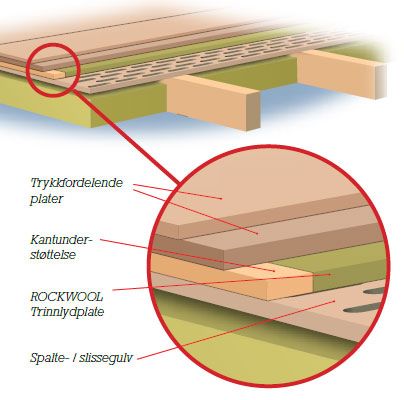

Over bjelkelaget legges et spaltegulv (22x98 mm bord med 20 mm åpninger) eller et slissegulv (18 mm). 20 mm ROCKWOOL Trinnlydplater legges ut tett inntil hverandre og i forbandt. Gulvet skal randopplagres på en kantunderstøttelse. Over det flytende sjiktet legges ett eller to lag med trykkfordelende plater av for eksempel spon, trefiber eller gulvgips. Minst ett av lagene bør kunne limes i not og fjær. Platelagene skal ikke limes eller skrus til hverandre.

På oversiden av gulvet legges 20 mm ROCKWOOL Trinnlydplate tett inntil hverandre og i forbandt. Gulvet skal randopplagres på en kantunderstøttelse med en lekt i dim. 19 x 73 mm.

Over det flytende sjiktet legges ett eller to lag med trykkfordelende plater av for eksempel spon, trefiber eller gulvgips. Minst ett av lagene bør kunne limes i not og fjær. Platene skal ikke limes eller skrus til hverandre.

Ulike løsninger for flytende gulv

Plategulv med belegg

  1. Gulvbelegg
  2. 22 mm sponplate
  3. 13 mm gulvgipsplate
  4. 20 mm ROCKWOOL Trinnlydplate

Støpt gulv med parkett

  1. 15 mm parkett(alternativt gulvbelegg eller fliser)
  2. 3 mm parkettunderlag
  3. 50-80 mm armert påstøp
  4. 0,2 mm plastfolie
  5. 40-50 mm ROCKWOOL Støpeplate Pluss, Tung plate 150 eller Trinnlydplate

Plategulv med parkett

  1. 15 mm parkett
  2. Ullpapp
  3. 22 mm sponplate
  4. 20 mm ROCKWOOL Trinnlydplate

Gulvavrettingsmasse med parkett

  1. 15 mm parkett (alternativt gulvbelegg eller fliser)
  2. 3 mm parkettunderlag
  3. Min. 30 mm gulvavrettingsmasse*
  4. Fiberduk med glassfiber armeringsnett*
  5. 20-30 mm ROCKWOOL Trinnlydplate

På 40 og 50 mm Trinnlydplate skal det være min. 50 mm armert betong

* Sjekk med produsent av gulvavrettingsmasse for detaljert løsning.

Lydbøylehimling

Isolasjon legges mellom bjelkene. Lekter min. 30x48 mm med cc-avstand 600 mm legges på tvers av bjelkelaget. Lydbøylene festes med avstand på 1200 mm langs lekten (dvs. annenhver bjelke) og forskjøvet overfor hverandre for å få best mulig lastfordeling. To platelag skrus til lektene. Platelagene skal ligge med forskutte skjøter og ikke limes til hverandre. Hver bøyle skal ha opp mot ca. 20 kg i belastning for å fungere optimalt.

Lydbøyle type D festes til eksisterende himling slik at det blir en innbyrdes avstand på 1200 mm langs lekten mellom bøylene, og senteravstand 600 mm mellom lektene.

Pass på at himlingen kan bære vekten, dersom bøylene ikke skrus under bjelkeneBøylene skal ligge forskjøvet overfor hverandre for å få best mulig lastfordeling. Lektene skal være 48 mm brede og min 30 mm høye og festes med skruer til bøylene. 45 mm ROCKWOOL Lydplate legges mellom bjelkene og to lag 13 mm gips skrus til lektene.

Platelagene skal ligge med forskutte skjøter og ikke limes til hverandre.

Hver bøyle skal ha minst 10 kg i belastning for å fungere optimalt. Utettheter i forbindelse med overgang vegg/etasjeskille, piper, etc. er viktig å fuge med elastisk fugemasse for å unngå lydlekkasjer.

TypeTykkelse mmFlatvekt, kg./m2

Gips

13

10

Spon

12

8

Trefiber

11

9.5

Trepanel

15

7.5

  1. Type B for innfesting på siden av trebjelker
  2. Type F for innfesting på siden av I-bjelker
  3. Type D for innfesting under eksisterende trebjelkelag eller tungt etasjeskille.



Detaljer

Detalj 1

En trelekt av for eksempel 19x73 mm legges i randsonen som kantunderstøttelse for overgulvet for å hindre for stor nedbøyning i gulvet ut mot vegger og hjørner. Lekter og platelag legges med 10 mm klaring mot vegg, og spalten fuges med elastisk fugemasse mot en bunnfyllingslist. Ved tunge faste innredninger bør det legges inn lekter under disse.

Kantunderstøttelse

  1. 20 mm ROCKWOOL Trinnlydplate
  2. Kantunderstøttelse 19 x 73 mm lekt
  3. Fugemasse og bunnfyllingslist
  4. Platelag

Detalj 2



Overgang mot yttervegg av tre

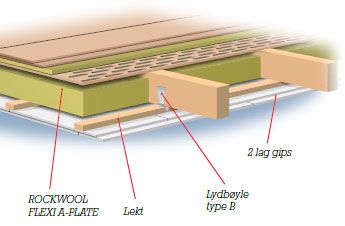

1. Lydbøyle type B
2. Lekt 30x48 mm
3. To platelag
4. Fugemasse og bunnfyllingslist

Detalj 3

Detaljen viser overgang mellom etasjeskille og lett innvendig bærevegg. For å redusere lydoverføring er det viktig at veggen har to platelag på hver side og at hulrommet fylles med ROCKWOOL FLEXI A-PLATE. Økt stivhet i stenderne vil også redusere lydoverføringen

Overgang mot lett bærevegg

  1. Platelag
  2. 20 mm ROCKWOOL Trinnlydplate
  3. Spaltegulv eller slissegulv
  4. ROCKWOOL FLEXI A-PLATE
  5. Lydbøyle type B
  6. To lag kledning
  7. Fugemasse og bunnfyllingslist

Tegningen viser detaljer rundt overgang mellom ulike boenheter med dobbel skillevegg og trebjelkelag med lydbøyler.

Detalj 4

Tegningen viser detaljer rundt overgang mellom ulike boenheter med dobbel skillevegg og trebjelkelag med lydbøyler

Overgang mot dobbel lydvegg

  1. Dobbel lydvegg
  2. Etasjeskiller med lydbøyle type B

Lydreduksjon for lett trebjelkelag og eldre trebjelkelag

Lett trebjelkelag

Lydverdier for lette trebjelkelag med flytende gulv og/eller lydbøylehimling.

KonstruksjonLuftlyd
R'w(felt) dB		Trinlyd
L'n,w (felt) dB

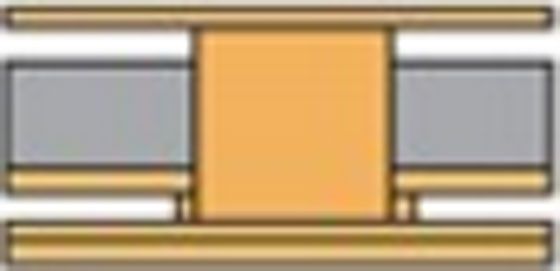

Basiskonstruksjon.
Trebjelkelag med gulv og himling direkte montert.		38-4180-83

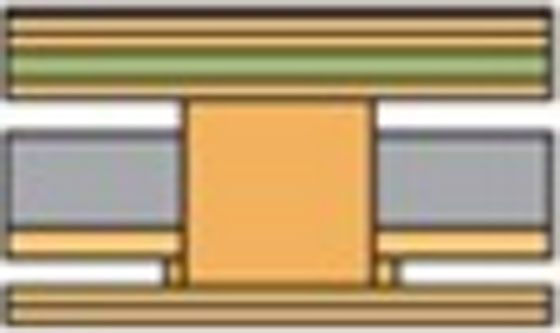

Flytende plategulv med 20 mm ROCKWOOL Trinnlydplate og himling direkte montert*50-5558-63

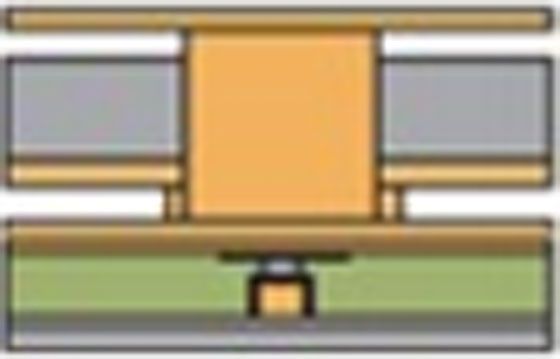

Lydbøylehimling med 2 lag himlingsplater og gulv direkte montert.52-5756-61
Flytende gulv og lydbøylehimling*57-6153-49

* Det forutsettes undergulv med spalte eller slissegulv ved flytende gulv, samt
to platelag i himling. Lydverdiene vil være de samme for I-bjelker som massive
bjelker.



Eldre trebjelkelag

Lydverdier for eldre trebjelkelag med stubbeloft og med flytende gulv og/eller lydbøylehimling.

KonstruksjonLuftlyd
R'w(felt) dB		Trinlyd
L'n,w (felt) dB

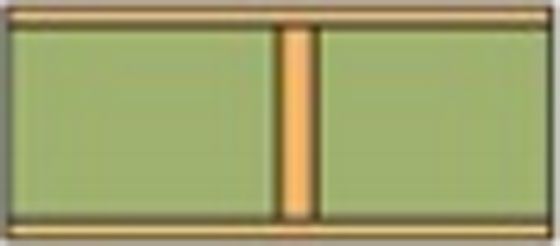

Basiskonstruksjon.
Eldre trebjelkelag med stubbeloftsleire.		37-4377-80

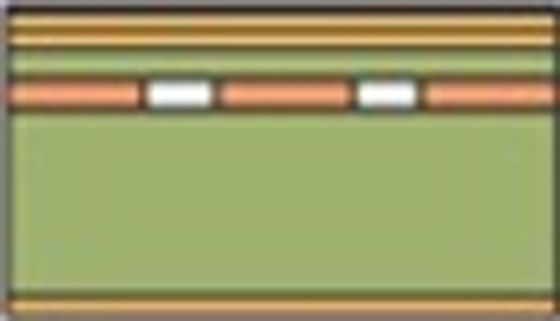

Flytende plategulv med 20 mm ROCKWOOL Trinnlydplate.47-5060-61

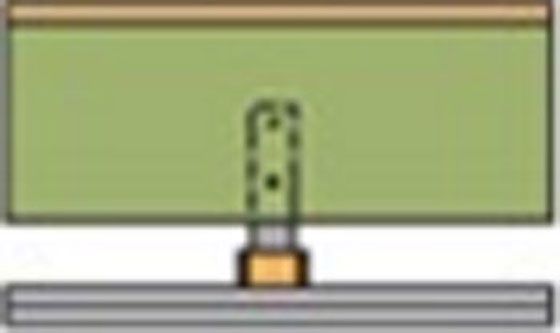

Lydbøylehimling med 2 lag himlingsplater.50-5359-62

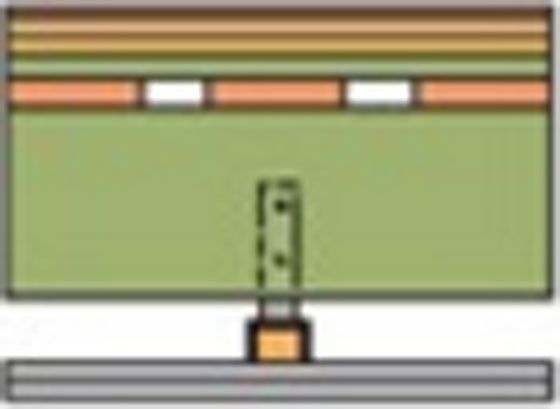

Flytende gulv og lydbøylehimling53-5752-58

Bærende og brannskillende etasjeskillere

Eksempel 1 - REI 60 Enkelt trebjelkelag

Basiskonstruksjon med 60 min. brannmotstand som kan benyttes om det ikke er spesielle lydkrav. Ikke krav om ekstra sikring av Flexi A-platen.

Maks. last 1,5 kN/m2



  1. 48x198 mm trebjelker (C24) cc 600 mm
  2. 198 mm ROCKWOOL Flexi A-plate
  3. 22 mm sponplate
  4. 23x48 mm lekter

Ingen eller fritt valg av kledning

Branndokumentasjon:
Monteringsanvisning 8.18 - REI 60 Etasjeskiller 200 RW



Lydverdier

KonstruksjonLuftlyd R’w(felt)

Trinnlyd L’n,w (felt)

Som vistCa. 45 dBCa. 91 dB

1 lag gips på undersiden

Ca. 41 dBCa. 79 dB

2 lag gips på undersiden

Ca. 43 dBCa. 76 dB

Eksempel 2 - B60 (REI 60) Trebjelkelag med lydbøylehimling

Løsning med lydbøylehimling og to lag gips. Flytende gulv kan legges på oversiden for å oppnå ønsket lydkrav.

Momentkapasitet i kNm pr. bjelke/sperre i lasttilfelle brann

C 18C 24C 30
2,33,13,9

  1. 22 mm sponplate (Orkla Gulv)
  2. Trebjelker 48x198 mm
  3. 150 mm ROCKWOOL FLEXI A-PLATE
  4. ROCKWOOL Lydbøyle Type B
  5. Ståltråd Ø 1,25 mm
  6. Trelekter 30x48 mm cc 600 mm
  7. To lag 13 mm Norgips Standard/Gyproc Normal

Branndokumentasjon:
Monteringsanvisning 8.24 - REI 60 Etasjeskiller 2 gips 150 RW

Basiskonstruksjon med 60 min. brannmotstand som kan bygges ut avhengig av ønsket lydkrav.

Momentkapasitet i kNm pr. bjelke/sperre i lasttilfelle brann

C 18C 24C 30
2,63,44,3

  1. Gulv
  2. Trebjelker 48x198 mm
  3. 200 mm ROCKWOOL FLEXI A-PLATE
  4. Stålbånd 0,5x100 mm
  5. Trelekter 23x48 mm cc 400 mm
  6. 15 mm Norgips Brannplate/Gyproc Protect F
