Isolering av tunge skillevegger

Viktige faktorer

Isolasjon
Dobbeltvegger isoleres med ROCKWOOL Murplate for å redusere lydgjennomgangen og forhindre lydbroer i mørtelrester el.l. Hver vegghalvdel bør stå på atskilte fundamenter.

Lavfrekvent
Tunge skillevegger gir ofte bedre lydreduksjon i bassregisteret enn lette skillevegger, noe som kan ha betydning ved støy fra trafikk, basslyder fra musikk etc. Vekt Lydreduksjonen øker med veggens flatemasse.

Puss
Murte vegger av lettklinkerblokker må pusses på minst en side for å virke lydisolerende. I murte vegger er det viktig at alle fuger er utfylt.

Lettvegg
Tung skillevegg med frittstående isolert lettvegg er en kombinasjon som gir god lydreduksjon. Stenderne bør settes med 10 mm klaring til bakvegg.

Plastisolasjon
EPS og lignende stive plastisolasjonsmaterialer bør ikke benyttes i forbindelse med lydkonstruksjoner. Tunge yttervegger med innvendige sandwichelementer eller med kjerne av plastisolasjon kan gi stor flanketransmisjon mellom ulike boenheter i for eksempel et rekkehus.

Detajløsninger

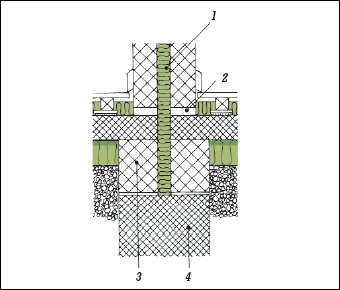

Overgang mellom tung skillevegg og gulv på grunn

Figuren viser hvordan flankeoverføring kan hindres ved gulv på grunn. Isolasjon som det støpes mot må være trykkfast.



  1. Trykkfast ROCKWOOL
  2. Understøpning
  3. Fundamentblokk
  4. Fundament

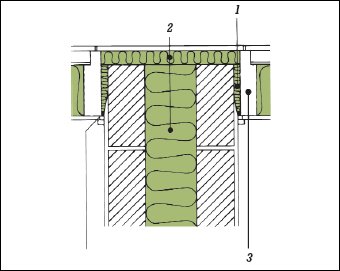

Overgang mellom tung skillevegg og lett yttervegg

Fugedybden mellom den tunge skilleveggen og yttervegg skal være minst 100 mm, og bredden høyst 15 mm. Fugen dyttes med ROCKWOOL Tetteremse og forsegles med elastisk fugemasse.



  1. ROCKWOOL Lafteremse
  2. ROCKWOOL
  3. Lett yttervegg

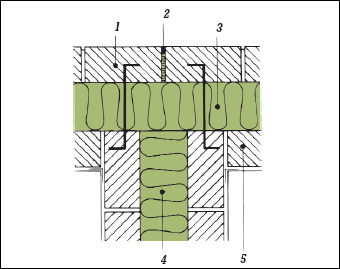

Overgang mellom tung skillevegg og tung yttervegg

Det kan være nødvendig å legge inn vertikale fuger i ytterveggens ytre vange for å unngå flanketransmisjon.



  1. Formur
  2. Elastisk fuge
  3. ROCKWOOL Murplate
  4. ROCKWOOL Murplate
  5. Bakmur

Innvendig teglvegg m/lyddata

Teglvegger kan utføres enten som en enkelvegg, dobbelvegg med ROCKWOOL i midten eller enkelvegg med lett platekledd vegg, som vist på illustrasjonen.



  1. Teglstein
  2. ROCKWOOL Stålstenderplate
  3. Stålstender
  4. Platekledning



KonstruksjonBeskrivelseIsolasjons-tykkelse mmTotaltykkelse mmLuftlyd R´w(felt) dB
Enkel teglvegg1/2 stein tegl pusset på en side 12045-47
Teglvegg med lettveggFastmontert platekledd lettvegg50120+6350-52
Frittstående platekledd lettvegg70120+93*53-55
Dobbel teglveggDobbel 1/2 stein tegl pusset på hver side og isolasjon i midten100120+100+120>55

* stender settes min. 10 mm fra teglvegg

Innvendig betongvegg m/lyddata

Betongvegger kan utføres som en enkelvegg eller med en tilleggskonstruksjon av en lett platekledd vegg, som vist på illustrasjonen.



  1. Betongvegg
  2. ROCKWOOL Stålstenderplate
  3. Stålstender
  4. Platekledning
KonstruksjonBeskrivelseIsolasjons-tykkelse mmTotaltykkelse mmLuftlyd R´w(felt) dB
BetongveggUten tilleggsvegg



120 150 18047-50 50-52 54-56
Betongvegg med lettveggFastmontert platekledd lettvegg50150+6354-56
Frittstående platekledd lettvegg50150+73*³55

* stender settes min. 10 mm fra betongvegg

Innvendig lettklinkervegg m/lyddata

Vegger av lettklinker kan utføres enten som en enkelvegg, dobbelvegg eller enkelvegg med lett platekledd vegg, som vist på illustrasjonen. Lettklinkervegger må pusses på minst en side.



  1. Lettklinkervegg med puss
  2. ROCKWOOL Stålstenderplate
  3. Stålstender
  4. Platekledning



KonstruksjonBeskrivelseIsolasjonstykkelse mmTotaltykkelse mmLuftlyd R´w(felt) dB
Vegg av lettklinker100 mm blokk pusset på en side



110ca. 40
150 mm blokk pusset på en side



160ca. 45
200 mm blokk pusset på en side



210ca. 49
Vegg av lettklinker med lettvegg100 mm blokk pusset på en ytterside+frittstående lettvegg*100110+123*ca. 50
150 mm blokk pusset på en ytterside+frittstående lettvegg*50160+73*ca. 51
150 mm blokk pusset på en ytterside+frittstående lettvegg*70150+93*ca. 54
Dobbeltvegg av lettklinker100+150 mm blokker pusset på hver ytterside**50320≥55

* Stendere settes min. 10 mm fra teglvegg
** Dobbeltveggen må stå på delt fundament

Brann - Teglstein og lettklinker

Vegger av teglstein eller lettklinkerblokker finnes i brannklasser fra REI 60 til REI 240.

Dokumentasjon kan fås hos produsent eller Mur-Senteret.

Lydisolering av innvendige skillevegger

Vanlige lettvegger med trepanel har dårlig lydisolerende evne, men kan forbedres på mange måter. Selve veggen kan åpnes og isoleres med ROCKWOOL FLEXI A-PLATE eller Lydplate, og deretter kles med ett eller to lag plater som for eksempel 13 mm gips på hver side.

En annen utvei, som også vil forbedre lydisolasjon til betong- eller murvegger, er en tilleggsvegg utenpå eksisterende vegg, enten utlektet eller frittstående.

En frittstående vegg er den beste løsningen, da det ikke blir kontakt med opprinnelig vegg. Stendere med min. 70 mm bredde settes opp med en liten avstand til bakvegg.

Veggen fylles opp med ROCKWOOL FLEXI A-PLATE mellom stenderne, og platekles med en eller to plater. Utlekting direkte på bakvegg gir dårligere lydreduksjon, pga kobling til eksisterende konstruksjon. Noe bedre effekt oppnås ved å bruke stålstendere enn ved utlekting med tre.
