Kondensisolering for kalde rør

Effektiv isolering av kalde rør stiller krav til nøyaktig montering av isolasjon og diffusjonstetting.

Rør med temperatur ca. 5 °C – ca. 18 °C. Kaldt tappevann

Isoleres med ROCKWOOL Universalrørskål, Rørskål 800 eller evt. Lamellmatter på større dimensjoner. Disse produktene er pålagt en diffusjonstett armert alufolie. Alle skjøter må tapes med tilsvarende alutape. Eventuelle skader i folien må også tettes med alutape.

Rør med temperatur under 5 °C

Det anbefales ikke å benytte ROCKWOOL isolasjon på kjøle- og fryserør.

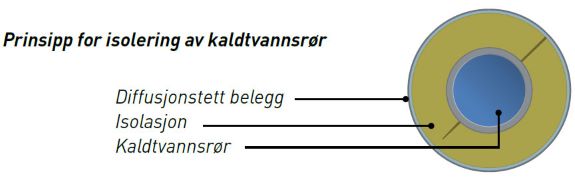

Isolering av kalde rør

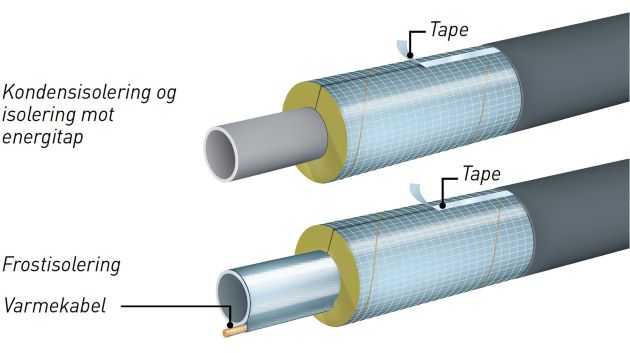

I forbindelse med isolering av kalde rør, skal det tas hensyn til både energitap, kondens og risiko for frost.

Isoleringen skal utføres nøyaktig, slik at man unngår sprekker, spalter og områder med utilsiktet tynnere isolasjon.

Isolering ved ventiler, oppheng, flenser o.l

Ventiler, flenser o.l isoleres etter samme prinsipp som resten av anlegget.

Avslutt alltid med dampsperre.

Dette sier forskriftene

TEK 10 setter krav til isolering av kalde rør, både når det gjelder energitap og frostsikring. I tillegg anbefales det at rørene isoleres mot utvendig kondensdannelse.

Energitap:
Rør med kjølende medier skal isoleres slik at varmetilførsel til mediet reduseres. Kalde installasjoner med ikke kjølende medier, som for eksempel kaldt tappevann bør minst isoleres som angitt i klasse 2 i NS-EN 12828, se oversikt her, eller beregn med ROCKTEC.
Isolering mot frost:
Det er et forskriftskrav at vann og avløpsinstallasjoner skal sikres mot frost. For dimensjonering, se oversikt her
Isolering mot kondens:
Kalde rør må isoleres for å hindre overflatekondens som igjen kan føre til skader og ulemper på tilliggende konstruksjoner og installasjoner. Nødvendig tykkelse kan finnes i tabell på side 58 eller beregnes med ROCKTEC. Vær oppmerksom på at en blank og metallisk overflate krever større isolasjonstykkelse enn en mørk og ikke metallisk overflate.

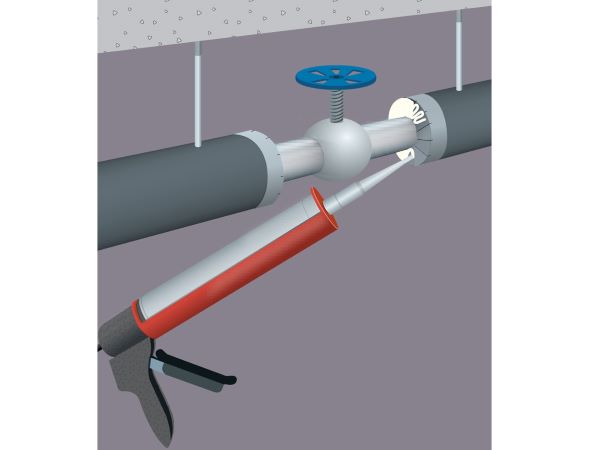

Der isolasjonen stopper kan det brukes avslutningsmansjett + fugemasse.

Kodensisolering

Når kalde rør føres gjennom varme rom, vil røret i mange tilfeller bli vått og det vil dryppe fra det. Dette forhindres ved å isolere røret og avslutte utvendig med en dampsperrende membran, f. eks. plast- eller alufolie. Alle skjøter og åpninger i dampsperren skal lukkes med tape eller fugemasse.

Kondensisolering – isolasjonstykkelser i mm

Relativ fukt	Rørdia.	Rørtemperatur ° C
		+10		+6		+2*
		PB	MM	PB	MM	PB	MM
50 %	27 mm	0	0	2	2	4	5
	48 mm	0	0	2	2	3	4
	76 mm	0	0	2	3	5	5
	108 mm	0	0	2	3	5	6
	219 mm	0	0	3	4	5	6
	406 mm	0	0	3	4	5	6
	Plan	4	5	7	9	8	11
70 %	27 mm	4	5	7	9	9	12
	48 mm	4	6	7	10	10	13
	76 mm	4	6	8	11	11	14
	219 mm	5	7	8	12	11	16
	406 mm	5	7	9	13	12	18
	Plan	5	7	10	14	19	30
90 %	27 mm	18	26	23	31	23	41
	48 mm	21	30	27	37	32	47
	76 mm	23	34	29	41	36	53
	108 mm	24	37	30	45	39	58
	219 mm	27	42	34	53	43	67
	406 mm	29	47	37	60	47	77
	Plan	31	53	38	61	48	79

Utvendig mantling: PB: Papp og og bandasje. MM: Metallmantling Romtemperatur 20 °C.

*) Isoleres best med cellegummi.

Det forutsettes at rørene isoleres med Universalrørskål eller Rørskål 800.

Frostsikring

Rør med stillestående medier, f. eks. vann eller asfalt, som er plassert utendørs eller i rom hvor temperaturen er lavere enn mediets frysepunkt, risikerer å fryse. Isolering av røret kan utsette, men ikke helt forhindre tilfrysingen. Nedenfor kan du se hvor mange timer en korrekt utført isolering kan holde vannrør frostfrie.

Frostisolering – isolasjonstykkelser i mm

Rør-dia	20 mm	30 mm	40 mm	50 mm	60 mm	80 mm	100 mm
27 mm	3	4	4	5	5	6	6
48 mm	8	9	40	12	13	15	17
76 mm	15	19	22	25	28	33	37
108 mm	24	30	36	42	47	56	63
219 mm	55	73	89	105	119	-	-
420 mm	113	-	-	-	-	-	-

Tabellverdiene angir det antall timer som røret er sikret mot frostsprengning ved en starttemperatur på 0 °C og en omgivelsestemperatur på -12 °C samt en tilfrysningsprosent på 25. Beregningene er utført under forutsetning av at rørene er isolert med ROCKWOOL Rørskål.
