Isolering av trä yttervägg

Isolering av hus med trästomme

Att bygga hus med trästomme (KL-trä) blir allt mer populärt. Mycket på grund av att det är ett hållbart alternativ som kan minska klimatpåverkan. Samtidigt håller det låg vikt, är stabilt och klarar stora spännvidder.

ROCKWOOL isolering passar mycket bra ihop med KL-trä, inte minst på grund av stenullens brandsäkra egenskaper. Stenullsisolering tål temperaturer över 1000 grader. Våra produkter innebär dessutom snabb och effektiv installering, vilket är viktigt vid all träbyggnation.

Stenullens ljuddämpande egenskaper spelar också en betydande roll för ett hus med trästomme. Våra produkter minskar oönskade ljud och förbättrar akustiken. De är hållbara under husets hela livslängd och minimerar köldbryggorna i konstruktionen.

Att kombinera ROCKWOOL stenull och KL-trä ger därmed ett kvalitativt resultat sett både ur brand- ljud och fuktperspektiv.

”Stenull och KL-trä är generellt en mycket bra kombination. Det är två hållbara och pålitliga material som tillsammans ger en brandsäker konstruktion”, kommenterar Daniel Wilded från Martinsons Träindustrier.

REDAir Flex for isolering av ventilerade fasader

REDAir Flex är ett ventilerat fasadsystem, som består av några få specialutvecklade komponenter. När de monteras ger det en stark, enkel och hållbar lösning som resulterar i en mycket bra totalekonomi.

Kan användas till både nybyggnation och renovering.
Passar de flesta byggnadstyper.
Passar de flesta väggkonstruktioner.
Kan användas vid byggnadshöjd på upp till 30 meter.
Lätt att anpassa – designfrihet.
Välj mellan nästan alla typer av fasadbeklädnader.

Link til REDAir FLEX systemside

A. Effektiv obrännbar isolering med REDAir Batts

B. Brand- och mögelimpregnerade REDA Flex trä-läkt

C. Specialskruv anpassad till aktuellt underlag

D. REDAir Flex Friktionsplatta ger enkel och snabb montering

Fritt val av fasadbeklädnad. Här ett exempel med ROCKPANEL

REDAir LINK - Montering av fönster och dörrar i ventilerade fasader

REDAir LINK är en isolering som består av oorganisk stenull, komprimerad till en hård skiva. Den används främst som ett energieffektivt sätt att montera fönster eller dörrar, tillsammans med utvändig isolering. REDAir LINK är en nyutvecklad, enkel och energieffektiv produkt.

REDAir LINK är en stenullsprodukt som kompletterats med beslag för ihopsättning och montering. Tillsammans gör komponenterna det möjligt att montera fönster där det normalt bara finns mjuk isolering att förankra dem i. Alternativt hade det behövts träkonstruktioner med köldbryggor som följd. REDAir LINK kan användas vid nybyggnation och vid renovering.

REDAir LINK kan användas oavsett om stommen består av trä, betong, tegel eller lättbetong.

Link til REDAir LINK systemsida

Oorganisk och dimensionsstabil
Opåverkad av fukt och temperatursvängningar
Enkel och snabb montering
Minimala köldbryggor
Passar de flesta byggnadstyper

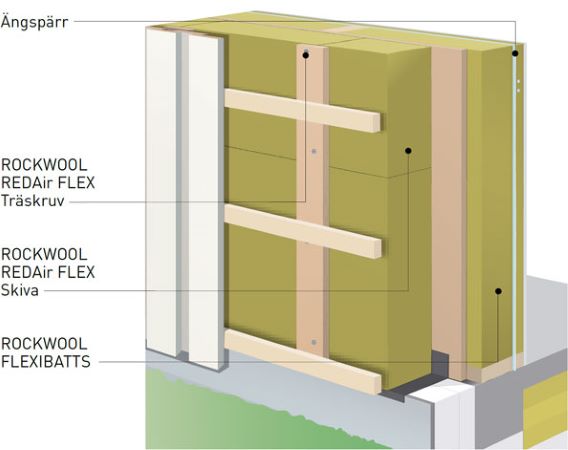

Isolering av yttervägg i trä med REDAir Flex

ROCKWOOL REDAir FLEX Skiva monteras utvändigt som ett heltäckande isolerskikt vilket betyder att hela den bärande delen av konstruktionen placeras varmt och fuktsäkert. Därmed undviks alla köldbryggor av träreglar i den yttre delen av väggen samtidigt som systemet möjliggör att total väggtjocklek kan optimeras.

REDAir FLEX Skiva som har flexibel lång- och kortsida monteras tätt intill varandra på utsidan av den bärande väggen. Detaljerade monteringsanvisningar för REDAir FLEX finns på ROCKWOOL hemsida och i separat broschyr.

U-värde (W/m2K)

Isoleringstjocklek
FLEXIBATTS (mm)	REDAir FLEX Skiva
FLEXIBATTS (mm)	100 mm	150 mm	200 mm	350 mm
70+120	0,129	0,108	0,092	0,065
70+145	0,120	0,102	0,088	0,063
70+170	0,113	0,096	0,084	0,061
70+195	0,107	0,092	0,080	0,059
70+220	0,101	0,087	0,077	0,057

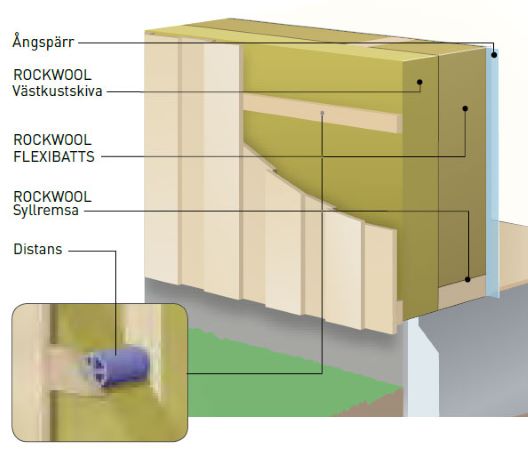

Isolering av yttervägg av trä med träreglar och västkustskiva

Genom att isolera den yttre delen av väggen med ROCKWOOL Västkustskiva fås en heltäckande isolering som bryter alla köldbryggor. Det betyder att U-värdet på väggen totalt blir bättre. Västkustskivans bättre isoleringsegenskaper gör väggen slankare.

Västkustskivan ger också den vindtäthet som krävs, inget ytterligare utvändigt vindskydd behövs. Västkustskiva levereras i full våningshöjd tillsammans med tillbehör för infästning.

U-värde (W/m2K)

Isoleringstjocklek
FLEXIBATTS (mm)	Västkustskiva
FLEXIBATTS (mm)	50 mm	80 mm
45+120	0,19	0,16
45+145	0,17	0,15
45+170	0,16	0,14
45+195	0,14	0,13
45+220	0,13	0,12

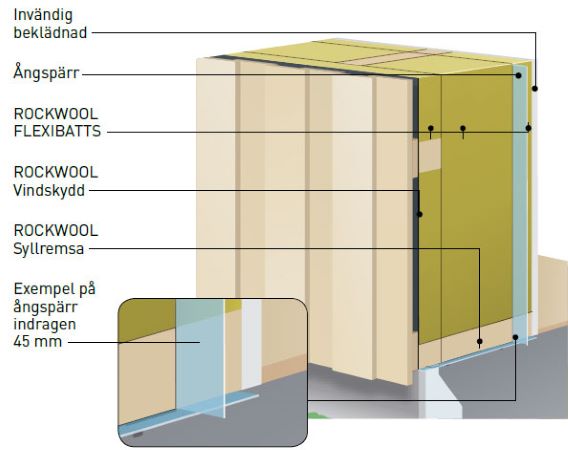

Isolering av yttervägg av trä med träreglar och korslagd regelstomme

Innanför träpanelen och luftspalten monteras ett vindtätt skikt av ROCKWOOL Vindskydd. Detta är diffusionsöppet, skyddar mot vindinträngning och hindrar luftrörelser i isoleringen. Montera ROCKWOOL FLEXIBATTS med förskjutna skarvar i respektive regelstomme.

På konstruktionens varma sida monteras ett diffusionstätt skikt, en ångspärr som hindrar fukttransport via diffusion och konvektion genom konstruktionen. Mellan syll och betongplatta används ROCKWOOL Syllremsa som fuktskydd.

U-värde (W/m2K)

Isoleringstjocklek
FLEXIBATTS (mm)	Flexibatts
FLEXIBATTS (mm)	45 mm	70 mm	95 mm
45+120	0,22	0,19	0,18
45+145	0,19	0,18	0,16
45+170	0,18	0,16	0,15
45+195	0,16	0,15	0,14
45+220	0,15	0,14	0,13

			100 mm REDAir BATTS		150 mm REDAir BATTS		200 mm REDAir BATTS
			Ny isolering i konstruktionen
Väggtyp	Isolering (mm)	U-värde (W/m2K)	U-värde (W/m2K)	Spara (kWh/m2 år)	U-värde (W/m2K)	Spara (kWh/m2 år)	U-värde (W/m2K)	Spara (kWh/m2 år)
Tegelvägg, massiv, 240 mm	-	1,730	0,270	130	0,192	137	0,149	141
Lättklinkerblock, (Leca) 250 mm	50	0,355	0,167	17	0,133	20	0,111	22
Lättbetong massiv, 250 mm	-	0,727	0,223	45	0,167	50	0,133	53
Betongvägg 100 mm	50	0,578	0,205	33	0,157	38	0,127	40
Timmervägg 150 mm	-	0,689	0,227	41	0,169	46	0,134	50
Isolerad träregelvägg, cc 600 mm	95	0,435	0,184	22	0,144	26	0,118	28
Isolerad träregelvägg, cc 600 mm	120	0,356	0,167	17	0,133	20	0,111	22
Isolerad träregelvägg, cc 600 mm	145	0,301	0,153	13	0,124	16	0,104	18

Konstruktion: Beräkningarna grundar sig på att väggarna byggs om till en luftad fasad, t.ex. träpanel. Beräkningarna använder normalårets graddagar: 3720 som är representativa för mellansverige, Örebro - Västerås - Uppsala. För uppskattad besparing i södra Sverige beräkna ca 20% lägre besparing. För uppskattad besparing i norra Sverige beräkna ca 35% större besparing.

Tilläggsisolering av utsidan med REDAir FLEX fasadsystem

Produkt för tilläggsisolering:

ROCKWOOL REDAir BATTS λ 33

Konstruktionsbeskrivning:

Se systembeskrivningen för REDAir FLEX på www.rockwool.se

Alla nämnda komponenter är en del av fasadsystemet.

Montering:

Isoleringen hålls fast med LVL-plankor/skruvar och friktionsplattor. Besparingsexemplen innehåller 2 skruvar per m² men korrekt antal bör beräknas för varje spcifika projekt. Skruvavståndet beräknas beroende av underlagstyp, bygghöjd och geografisk plats. Kostnadsfritt beräkningsprogram finns på www.rockwool.se.

Anvisningar:

Kontrollera att konstruktionen är tillräckligt luft- och ångtät. Tunga väggar behöver normalt ingen ångspärr. Lätta väggar bör förses med ångspärr. Ångspärrens funktion blir viktigare ju tjockare vägg. Två ångspärrar i samma konstruktion ska undvikas. Om det anses nödvändigt att bygga en ny tät ångspärr och det inte är direkt möjligt att ta bort den gamla, måste man säkerställa att båda ligger på den varma sidan av konstruktionen. En ångspärr kan även bestå av en tät färgbehandling, aluminiumfolie eller liknande.

Tänk på att vid lätta ytterväggar ska man säkerställa korrekt fuktbalans i plywood/OSB vilket beror på isoleringssambandet mellan eventuellt befintlig isolering i konstruktionen och tjockleken på REDAir BATTS. Skivmaterialet bör inte placeras längre ut i det isolerande skiktet än max. 50 %, mätt från den varma sidan av isoleringen.

Tilläggsisolering utvändigt med Västkustskiva

Produkt för tilläggsisolering:

ROCKWOOL Västkustskiva

Montering:

Isoleringen fästs med skruvar och plastbrickor. Väven på skivan vänds in mot den befintliga väggen. Tillhörande plasthylsor trycks in i isoleringen på de ställen som spikläkt (förslagsvis 28 x 70 mm) ska monteras. Plasthylsorna måste monteras så att det finns ett fast underlag som de kan vila mot. Både liggande och stående läkt går bra att montera. Utanpå spikläkt monteras sedan fasadbeklädnaden.

Anvisningar:

Kontrollera att konstruktionen är tillräckligt luft- och ångtät. Tunga väggar behöver normalt inte ångspärr medan lätta väggar bör förses med ångspärr. Ångspärrens funktion blir viktigare ju tjockare vägg. Två ångspärrar i samma konstruktion ska undvikas. Om det däremot anses nödvändigt att montera en ny tät ångspärr och det inte är direkt möjligt att ta bort den gamla, måste man säkerställa att båda ligger på den varma sidan av konstruktionen. En ångspärr kan även bestå av en tät färgbehandling, aluminiumfolie eller liknande.

Om man tilläggsisolerar på redan ventilerad fasad, måste denna spalt tas bort så att ny och gammal isolering ansluts utan luftspalt. Alternativt täpper man igen spalten så att ingen luftväxlingen kan ske mellan spalten och utomhusluften. Observera också att hänsyn kan behöva tas till takfot, hängrännor, fönster och dörrar, fasaddetaljer, trappor, brandstegar, källartrappor, balkonger, belysning, skyltning etc.

			50 mm Västkustskiva		80 mm Västkustskiva
			Ny isolering i konstruktionen
Väggtyp	Isolering (mm)	U-värde (W/m2K)	U-värde (W/m2K)	Spara (kWh/m2 år)	U-värde (W/m2K)	Spara (kWh/m2 år)
Tegelvägg, massiv, 240 mm	-	1,730	0,477	112	0,339	124
Lättklinkerblock, (Leca) 250 mm	50	0,355	0,232	11	0,193	14
Lättbetong massiv, 250 mm	-	0,727	0,346	34	0,267	41
Betongvägg 100 mm	50	0,578	0,310	24	0,245	30
Timmervägg 150 mm	-	0,689	0,347	31	0,268	38
Isolerad träregelvägg, cc 600 mm	95	0,435	0,262	15	0,213	20
Isolerad träregelvägg, cc 600 mm	120	0,356	0,230	11	0,192	15
Isolerad träregelvägg, cc 600 mm	145	0,301	0,206	8	0,174	11

Ladda ner mer

Error rendering content

Genom att isolera en vägg med ROCKWOOL stenull kan man få en ljudreduktion med 45 dB eller mer.
